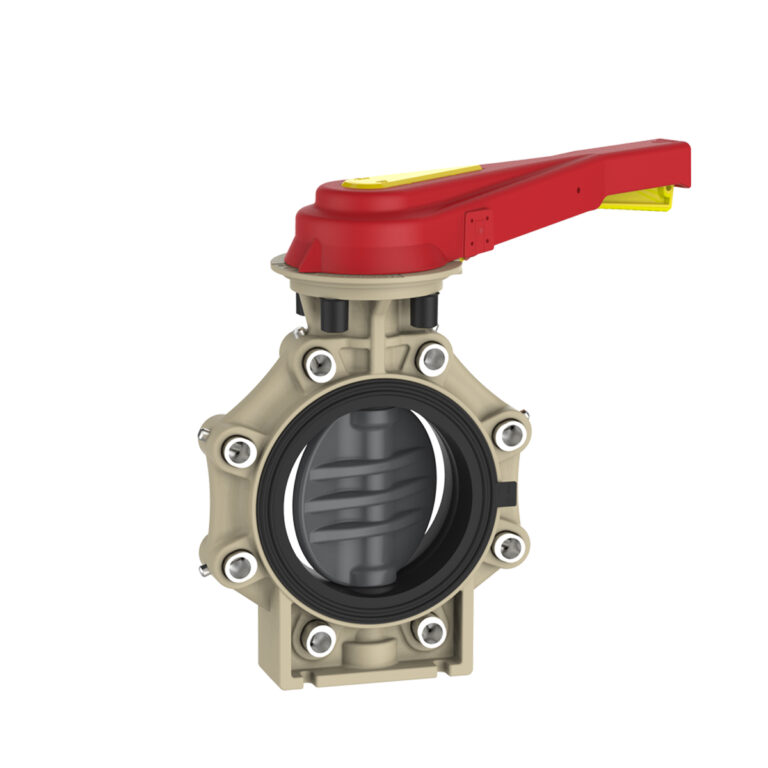

Praher Absperrklappe K4 PVC-U mit Handhebel und Lug Type
Lug Type Variante in DIN und ANSI: Die Einsätze ermöglichen den Einbau als Zwischenflansch- oder als Endeinbau-Armatur oder die individuelle einseitige Demontage der Rohrleitung.
- Nur Dichtungsmanschette und Klappe medienberührt
- Doppelte Wellendichtung
- Integrierte Konsole für Fixpunktmontage
- Einfache und schnelle Antriebsmontage ohne zusätzliche Teile
- Positionsfixierung der Klappe in 10 Stufen
- Zuverlässiger Sicherheitsgriff
- Handhebel mit Beschriftungsplatte
- Metalladapter zwischen Handhebel und Welle gegen Abnützung des Handhebel
Zusätzliche Informationen
| Dichtungsmaterialien | EPDM, FPM |
|---|---|
| Dimensionen | DN65/d75/2½“ – DN200/d225/8″ |
| Druckstufen | PN10 |
| Anschlussvarianten | Flansch |
| Zulassungen | EURASEC Hygienezertifikat, GOST Zertifikat, Konformitätserklärung gemäß Anhang VII der Richtlinie 97/23/EG, Rostehnadzor Verwendungsgenehmigung |
