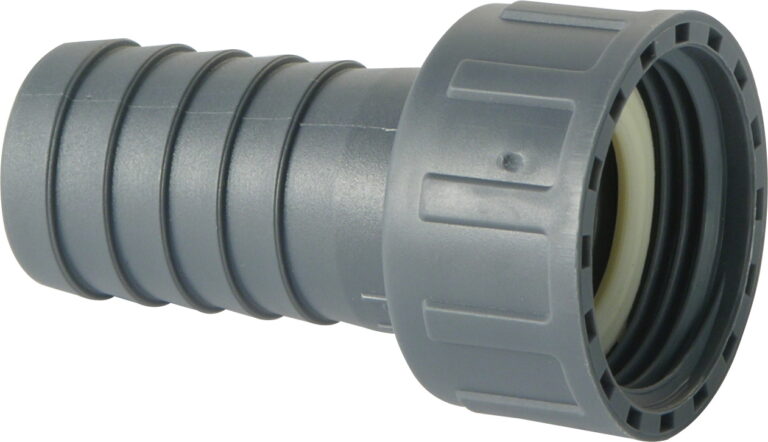

Bucchi 2/3 slangpijp met binnendraad type 0800120
GERADE SCHLAUCHTÜLLE für DN-Schlauch – mit beweglicher Ringmutter mit Innengewinde und EPDM-Flachdichtung
TECHNISCHE DATEN
Konnektivitätsstandard: Innengewinde zylindrisch ISO 228/1.
Schlauchanschluss DN
Material: Polypropylen (PP)
EPDM
Farbe: Dunkelgrau (RAL 7015)
Betriebsdruck: 6 bar bei 20°C
Maximale Arbeitstemperatur: 80°C
| Code | G | DN mm (inch) | D | H | L(a) | E | L(1) |
|---|---|---|---|---|---|---|---|
| 0800120.060107 | 1/4" | 7 (5/18") | 4 | 38 | 17 | 20 | 8,5 |
| 0800120.060209 | 3/8" | 9 (11/32") | 5 | 47 | 22 | 23 | 9,5 |
| 0800120.060210 | 3/8" | 10 (3/8") | 6 | 45 | 22 | 23 | 10 |
| 0800120.060212 | 3/8" | 12 (5/32") | 7,5 | 47,5 | 27 | 23 | 9,5 |
| 0800120.060310 | 1/2" | 10 (3/8") | 8 | 50 | 25 | 28 | 10 |
| 0800120.060313 | 1/2" | 13 (1/2") | 8,5 | 49 | 25 | 27,5 | 9,5 |
| 0800120.060316 | 1/2" | 16 (5/8") | 10 | 58,5 | 30,5 | 27,5 | 10 |
| 0800120.060510 | 3/4" | 10 (3/8") | 6 | 47 | 22 | 33 | 11,5 |
| 0800120.060512 | 3/4" | 12 (15/32") | 7,5 | 53,5 | 27 | 33 | 10,5 |
| 0800120.060513 | 3/4" | 13 (1/2") | 8,5 | 49,5 | 25 | 33 | 11,5 |
| 0800120.060516 | 3/4" | 16 (5/8") | 10 | 56,5 | 30,5 | 33 | 11 |
| 0800120.060519 | 3/4" | 19 (3/4") | 14,5 | 62,5 | 30,5 | 33 | 11 |
| 0800120.060520 | 3/4" | 20 (25/32") | 14 | 55,5 | 30,5 | 33 | 11 |
| 0800120.060719 | 1" | 19 (3/4") | 12 | 57 | 30,5 | 40,5 | 11,5 |
| 0800120.060720 | 1" | 20 (25/32") | 14 | 57 | 30,5 | 40,5 | 11,5 |
| 0800120.060722 | 1" | 22 (7/8") | 17,5 | 68,5 | 37 | 40,5 | 12 |
| 0800120.060725 | 1" | 25 (1") | 18,5 | 65,5 | 36 | 40,5 | 12 |
| 0800120.060920 | 1"1/4 | 20 (25/32") | 14 | 61 | 30,5 | 51 | 12,5 |
| 0800120.060925 | 1"1/4 | 25 (1") | 19 | 63,5 | 36 | 51 | 11,5 |
| 0800120.060930 | 1"1/4 | 30 (1"3/16) | 24 | 64,5 | 36 | 51 | 11,5 |
| 0800120.060932 | 1"1/4 | 32 (1"1/4) | 25 | 64,5 | 36 | 51 | 11,5 |
| 0800120.061138 | 1"1/2 | 38 (1"1/2) | 32 | 81 | 43 | 57 | 12 |
| 0800120.061140 | 1"1/2 | 40 (1"9/16) | 33 | 82 | 43 | 57,5 | 12 |
| 0800120.061550 | 2" | 50 (2") | 42 | 84,5 | 44 | 71 | 12 |
