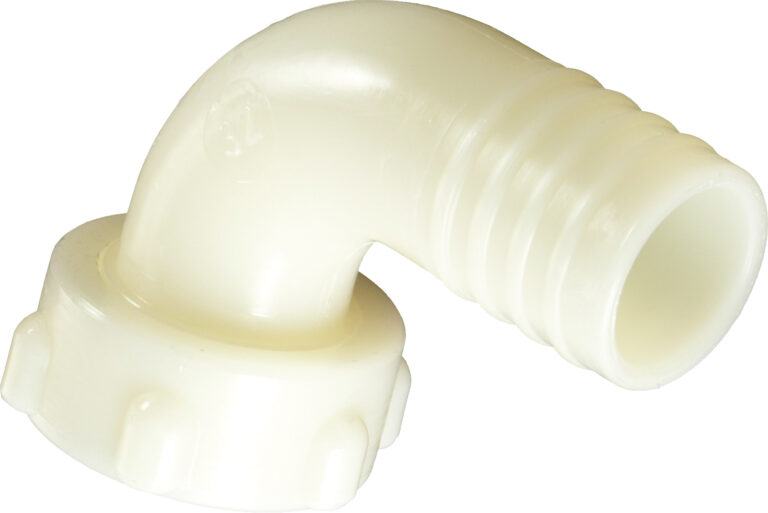

Bucchi 2/3 elleboog slangpijp 90° type 0200040

Name: Bucchi 2/3 elleboog slangpijp 90° type 0200040
Availability: InStock

90° ANGLE – met slangpilaar voor slang DN buitendraad met kegelaansluiting en M-draad beweegbare ringmoer mannelijk uiteinde met kegelaansluiting en M-draad

TECHNISCHE GEGEVENS

Aansluitingsnorm: Slangaansluiting DN
Externe aansluiting met conische zitting
Metrische binnendraad
Materiaal: Polyamide (Nylon 66) PA
Kleur: Natuurlijk
Werkdruk: 16 bar bij 20°C
Maximale bedrijfstemperatuur: 90°C

Code	DN mm (inch)	D1	M	D	H	H1	L(a)	E	L(1)
0200040.002020	20 (25/32")	20	M29x1,75	15	55	79	33	40	85
0200040.002522	22 (7/8")	25	M36x3	17	61	87	30	49	12,5
0200040.002525	25 (1")	25	M36x3	19,5	61	87	30	49	13,5
0200040.003030	30 (1"3/16)	30	M42x3	24,5	70	97	28	55	14
0200040.003032	32 (1"1/4)	30	M42x3	24,5	73	97	31	55	14
0200040.003535	35 (1"3/8)	35	M45x3	28,5	74	74	35	59	15
0200040.003838	38 (1"1/2)	38	M52x3	33	86	108	36	64	16
0200040.004040	40 (1"9/16)	40	M52x3	33	86	108	36	64	16
0200040.005050	50 (2")	50	M66x3	42	95	128	35	83	16,5
